污水处理工艺流程

现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。

一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准。一级处理属于二级处理的预处理。

二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。

三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗分析法等。

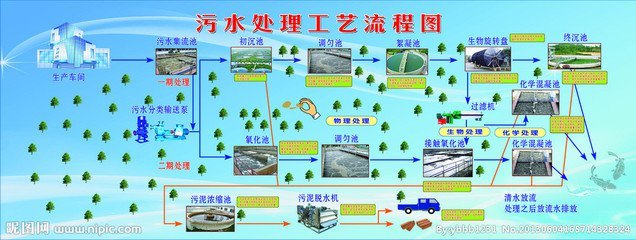

整个过程为通过粗格栅的原污水经过污水提升泵提升后，经过格栅或者砂滤器，之后进入沉砂池，经过砂水分离的污水进入初次沉淀池，以上为一级处理(即物理处理)，初沉池的出水进入生物处理设备，有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池，二沉池的出水经过消毒排放或者进入三级处理，一级处理结束到此为二级处理，三级处理包括生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法。二沉池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。

工艺流程MBR污水处理工艺

原水→格栅→调节池→提升泵→生物反应器→循环泵→膜组件→消毒装置→中水贮池→中水用水系统

MBR污水处理工艺说明

污水经格栅进入调节池后经提升泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒(次氯酸钠、漂白粉、氯片)后，进入中水贮水池。反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲污水返回调节池。通过生物反应器内的水位控制提升泵的启闭。膜单元的过滤操作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，打开药洗阀和药剂循环阀，启动药液循环泵，进行化学清洗操作。

膜生物处理技术应用于废水再生利用方面，具有以下几个特点:

(1)能高效地进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开。分离工艺简单，占地面积小，出水水质好，一般不须经三级处理即可回用。

(2)可使生物处理单元内生物量维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大的缩短，生物反应器的占地面积相应减少。

(3)由于可防止各种微生物菌群的流失，有利于生长速度缓慢的细菌(硝化细菌等)的生长，从而使系统中各种代谢过程顺利进行。

(4)使一些大分子难降解有机物的停留时间变长，有利于它们的分解。

〔5〕膜处理技术与其它的过滤分离技术一样，在长期的运转过程中，膜作为一种过滤介质堵塞，膜的通过水量运转时间而逐渐下降有效的反冲洗和化学清洗可减缓膜通量的下降，维持MBR系统的有效使用寿命。

(6)MBR技术应用在城市污水处理中，由于其工艺简单，操作方便，可以实现全自动运行管理。

概要SBR污水处理工艺

SBR污水处理工艺即序批式活性污泥法，全称为:序列间歇式活性污泥法(Sequencing Batch Reactor Activated Sludge Process)。

简称(SBR-Sequencing Batch Reactor)间歇式活性污泥法污水处理工艺 ，SBR工艺。

它是基于以悬浮生长的微生物在好氧条件下对污水中的有机物、氨氮等污染物进行降解的废水生物处理活性污泥法的工艺。按时序来以间歇曝气方式运行，改变活性污泥生长环境的，被全球广泛认同和采用的污水处理技术。

工艺流程

一种具有代表性的SBR工艺流程是: 通过格栅预处理的废水，进入集水井，由潜污泵提升进入SBR反应池，采用水流曝气机充氧，处理后的水由排水管排出，剩余污泥静压后，由SBR 池排入污泥井，污泥作为肥料。

分批式操作: 时间分割的操作方式替代空间分割的操作方式，如SBR运行周期由进水时间、反应时间、沉淀时间、滗水时间、排泥时间和闲置时间，可以适当灵活调节。

计算方法:

沉淀排水时间( Ts+D) 一般按2~4h 设计。闲置时间( Tx) 一般按0.5~1h 设计。 设定反应时间为( Tf) 。一个周期所需时间T≥Tf+Ts+D+Tx。[1]

时间分配例子，如:运行周期12h，其中进水2h，曝气4~8h，沉淀2h，排水1h。
